來了解一下

測威科技目標散射特性處理應用軟件中的【黑科技】

?

專用測量控制軟件

一、軟件介紹

專用測量控制軟件是基于智能儀表和計算機的測控系統，主要分支包括微波暗室緊縮場測量、整機移動測量、局部近場測量、無人機載測量、方向圖測試的軟件平臺，對室內外大小型、靜態或慢速運動的復雜目標進行多維度散射特性測量，實現系統對智能儀表通信控制、測量采集、數據存儲、結果分析等，為測試員提供精確快速的測量應用和便捷穩定的人機交互界面，軟件具有簡潔、友好的人機界面。人機界面操作簡單、舒適，切換流暢，響應快速、準確，語義一致。

專用測量控制軟件的各個子系統可以全部運行在同一臺計算機上（單機運行）；也可以采用網絡布局，運行于局域網連接的多臺計算機（或某幾個子系統功能模塊運行于一臺計算機，其他的任意配置），配置方式靈活，可以適應于大、中、小各類型試驗室的監控、測試、處理、分析、數據存儲、數據管理結構需求，支持提供功能定制化開發升級服務。

二、測量軟件說明

（1）通用測量模塊

產品特點：

軟件功能架構設計：專用測量軟件可根據用戶需要適配各種測量場景，靈活拆解每個設備模塊，可自主搭建測量流程，體現了低耦合高內聚的架構設計，各層之間有效地實現了各層之間的松耦合，增加了系統的復用性。為了方便地進行設備的變更和新設備的定義，在系統設計中采用組件式開發，注入式模塊思想，很好地適應了未來在設備定義處的變化。

友好的用戶界面與操作體驗：界面功能窗口支持移動、漂浮功能。在總體框架設計上，各個測量系統采用了經典MVVM體系架構。

高效的數據采集與分析能力：軟件主要功能模塊包含有：儀器儀表管理模塊、設備自檢模塊、自動化控制測量模塊、數據展示模塊，實時顯示頻譜曲線、實時二維像、實時存儲。

適配平臺：Win XP、Win7及以上系統

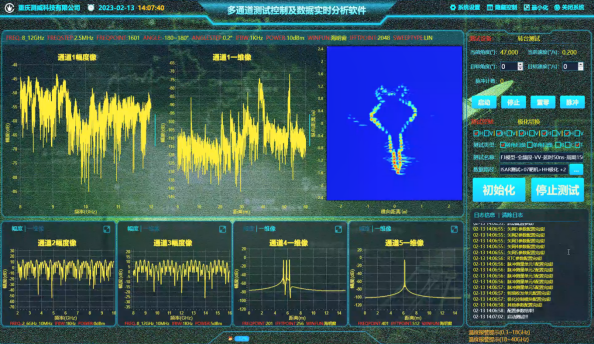

（2）多通道測量模塊主要為 RCS 測量提供快速、高效、精準測量，解決多個不同頻段同時測量的問題，從而提升測量效率，實現了多個不同頻段同時測量及控制，比單通道測量效率提升了多倍。多通道測量采用流程控制實現自動化測量，用戶操作簡單便捷。顯控界面友好，可實時顯示多個通道的一維像、二維像、各設備運行狀態及測量進度條。多通道采用同時控制多個矢網板卡、多個脈沖測量單元、多個射頻收發單元、多個極化和 RTC、轉臺、轉頂協同工作實現。

產品特點

高效的數據采集與分析：該測量軟件在數據采集與分析力、多功能性與靈活性、測量效率、用戶界面與操作體驗、有高性能的數據采集模塊，能夠同時處理多個通道的測量數據、實時觀測設備與目標狀態。這些優勢使得軟件能夠更高效地處理復雜的測量任務，提供更準確的測量結果，并滿足用戶在不同應用場景下的需求。

多功能性與靈活性：系統對多個通道硬件環境進行實時監控，采集模式包括單次掃頻采集，點頻轉角采集，連續旋轉掃頻采集等多種采集流程。

友好的用戶界面：該子系統對所述采集流程在軟件上給予固化，具備向?qū)Чδ?，對每一步所要進行的操作進行明確。軟件具備自動測試向?qū)_本導入功能，在產生新的測試需求時，可以由操作者自行編輯測試向?qū)_本，用于引入新的自動化測試需求。結合可視化模塊并可實現整個數據實時存儲，確保數據處理的高效運行，同時確保數據的安全性。

操作體驗和使用設計：直觀的用戶界面設計，使得用戶能夠輕松上手并快速掌握軟件的使用方法。豐富的圖形顯示和注釋功能，幫助用戶更好地理解測量結果和信號特性。

強大的擴展性與兼容性：軟件支持二次開發和多種編程語言的調用，如C#、C++、Python等，使得用戶能夠根據自己的需求進行定制和優化。分散式設計使得系統更加靈活，易于部署和維護。

兼容國產化平臺：

各個測量軟件符合國產化兼容模式，減少了對外部技術的依賴，確保了技術的自主可控性。能夠根據用戶的具體需求進行定制開發，滿足特定的測量和分析要求。適配windows系統和國產銀河麒麟V10桌面操作系統，其他系統平臺包括符合ARM架構的linux系統。
