雷達用途：目標隱身性能相關測試
專用測試?yán)走_(dá)
- 隱身目標RCS測量：精確分析武器裝備等隱身目標的雷達散射特性；
- 材料性能測試：評估隱身涂層的吸波效果；
- 天線測量：天線方向圖精準測量分析；
- 緊縮場/車載/機載測試：適用于緊縮場試驗室及車載、機載外場測試系統，實現對被測目標的近、遠場測試。
核心性能：高精度、高動態、快響應
| 主要性能參數 |
| 工作頻率：0.3GHz～18GHz |
| 雷達體制：頻率步進 |
| 射頻輸出頻率最小步進：10kHz |
| 動態范圍：≥80dB |
| 射頻輸出頻率切換時間：≤500ns |
| 射頻輸出相位噪聲：≤-85dBc/Hz@1kHz |
| 射頻輸出雜散抑制：≥50dBc |
| 射頻輸出諧波抑制：≥15dBc@0.3GHz～2.0GHz；≥30dBc@2.0GHz～18.0GHz |
| 幅度衰減控制范圍：0～30dB |
| 幅度衰減調節步進：1dB |
| 開關關斷比：≥70dB |
| 開關速度：≤20ns |
應用場景：從實驗室到外場全覆蓋
- 緊縮場測量系統：實驗室高精度RCS測試，適用于隱身材料與部件研發；
- 車載雷達散射測試系統：外場機動測試，支持實戰化隱身目標評估；
- 科研與軍工領域：為隱身飛行器、艦船、導彈等提供關鍵測試數據。
技術優勢：為何選擇專用測試?yán)走_(dá)？
- 100%國產化；
- 軍品級工作溫度范圍；
- 快速響應：ns級開關與頻率切換，提升測試效率；
- 靈活適配：支持真實雷達波形測試等定制化功能配置。
【合作邀請】
如果您正在尋找：
? 隱身目標驗證方案
? 緊縮場/外場RCS測試系統
? 定制化雷達測量設備
歡迎聯系我們的技術團隊，獲取專屬測試解決方案！
官網鏈接：http://www.xcelgaming.com/
023-47276300
一、緊縮場散射特性測試服務
提供微波暗室緊縮場測試服務，測試頻率0.3GHz～40GHz，靜區4m，測試項目包括雷達目標散射特性測試、天線輻射特性測試、吸波材料反射率測試及其他。
二、散射特性現場測試服務(無人機載空對地/海測試)
可獲得不同俯視角下目標周向雷達散射截面(RCS)以及高分辨散射熱點分布成像。
三、散射特性現場測試服務(車載移動測試系統)
目標局部散射特性測試：
可對目標局部區域的隱身缺陷進行現場測量、診斷、識別及評估，可快速識別及定位被測目標或區域的隱身缺陷部位，并評估缺陷部位對隱身能力的影響。
大型目標散射特性測試：
可在裝備現場快速對靜態或慢速運動的隱身飛機、無人機、車輛、設備等中大型目標隱身性能進行檢測，獲取目標RCS 及一維/二維成像。
發動機開車狀態散射特性測試解決方案：
可對全尺寸發動機進行外場開車狀態下RCS近場測試，獲得真實狀態下RCS 散射量值。(需要客戶自行提供場地)
四、散射特性現場測試服務(岸基測試系統)
適配多種天線
岸基系統具有高度靈活性和多場景適用性，可根據任務需求快速調整部署。其支撐結構采用模塊化設計，可適應不同高度調節需求，均能穩定架設。同時，系統支持多種傳感器集成，可針對海洋、陸地或城市環境進行定制化配置，滿足雷達探測、光電監控等多樣化任務需求。架設過程簡便高效，無需復雜基建，可在陸地、船上、海上、水面岸邊臨時陣地等多種地形快速展開。
使用場景
陸地使用場景
架設到船上，海上使用場景
水面岸邊使用場景
總結
“從實驗室精準測量到外場實戰化測試，我們提供全鏈條散射特性測試解決方案，為您的隱身技術研發與性能優化保駕護航?！?/strong>
無論是緊縮場高精度測試，還是外場動靜態目標診斷，我們都能以專業的技術手段和豐富的測試經驗，幫助您：
精準定位隱身缺陷，快速優化設計 獲取多維散射特性數據（RCS、一維/二維成像、熱點分布） 適應復雜測試環境（靜態/慢速運動目標、空對地/海多角度觀測）
讓目標散射特性無所遁形，助您的隱身技術更趨完美！
]]>一、近場測試實驗室（回波室型）
采用回波室構建的室內近場測試環境,用于飛機部件、飛機模型、全尺寸飛機模型、實裝飛機等各種目標隱身性能的全面測試、診斷及評估,是一種高效率、低成本的解決方案。
應用場景
飛機部件、飛機模型、全尺寸飛機模型、實裝飛機等各種目標隱身性能的全面測試、診斷及評估。
| 測量類型 | RCS 測量、二維散射源分布測量 |
| 分辨率 | 優于2cm@8GHz～18GHz |
| 目標尺寸 | 3m～30m |
| 工作頻率 | 0.3GHz～40GHz |
| 極化方式 | HH、VV |
| 等效背景電平 | ≤-40dBsm@P波段≤-50dBsm@L波段≤-60dBsm@S、C、X、Ku波段≤-50dBsm@K、Ka波段 |
二、近場測試實驗室（微波暗室型）
可提供普通微波暗室測試系統(無緊縮場天線)、相關配套設備及配套軟件的設計、開發、安裝、集成、調試服務，測試頻率覆蓋0.3GHz～40GHz。
應用場景
◆小型目標散射特性測試。可測試內容包括小型目標單/雙站雷達散射截面(RCS)方向圖測試、目標二維/三維成像測試等。
◆天線輻射特性測試。可測試的天線性能指標包括天線振幅方向圖、相位方向圖、交叉極化方向圖、天線增益、近區/遠區副瓣電平、軸比、波束指向及主瓣寬度等。
◆吸波材料電性能測試。包括小型吸波材料樣品的反射率測量及表面波衰減測量等通過測量不同表面、不同狀態或不同角度上吸波材料樣品的反射回波強度，通過對比計算即可獲得吸波材料的反射率及表面波衰減等電性能數值。
◆其他與目標回波幅度及相位有關的測試。
室內目標散射特性近場測試解決方案具有建設成本低、測試效率高和適用范圍廣泛的優點，成為眾多行業開展目標散射特性測試評估的一種新選擇，我們能為您量身定制最合適的測試解決方案。
如果您想了解更多關于室內目標散射特性測試近場解決方案的詳細信息，或是有特定的測試需求，歡迎隨時與我們聯系。讓我們助力您在相關領域不斷突破創新，邁向新的高度！
]]>
核心優勢：
18G以下全頻段一次測量：0.3GHz～18GHz寬頻覆蓋，支持掃頻、點頻測試；
全自動化測試：轉臺控制、數據采集全自動化，操作更便捷；
超高精度：背景對消后頻域電平低至-70dBsm，最小可測RCS達-50dBsm（±1dB測量不確定度）；
高度集成：饋源及儀表系統全集成連接，頻段/極化切換實現100%程控，無需手動調整/拆裝。
1、系統特點
多通道RCS測試系統，主要用于緊縮場RCS測試暗室中，配合多臺矢量網絡分析儀（或?qū)Ｓ脺y量雷達）及專用測控軟件、雙極化寬帶饋源及其陣列布局等，可實現0.3GHz～18GHz全頻段目標散射特性的一次測量，比常規緊縮場儀表系統測試效率提高5～10倍。
2、技術指標
- 工作頻率范圍：0.3GHz～40GHz；
- 極化方式：H-H、V-V、H-V、V-H；
- 測試功能：轉角點頻測試，固定角度掃頻測試，轉角掃頻測試，目標一維成像、二維成像，材料反射率測試；
- 成像分辨率：優于4cm@4GHz帶寬（矩形窗）；
- 系統軟硬件集成度高，即轉臺控制、儀表控制、頻段切換、數據采集及數據后處理等功能集成在同一軟件中，便于操作、界面友好；
- 系統具備軟件域門功能、硬件域門功能。
6m靜區以下緊縮場，矢量背景對消后，頻域背景電平：
| 饋源頻段劃分 | 單通道模式 | 多通道模式 |
| 0.3～0.8GHz | -65dBsm | -65dBsm |
| 0.8～2GHz | -75dBsm | -75dBsm |
| 2～6GHz | ||
| 6～12GHz | -65dBsm | |
| 12～18GHz | ||
| 18～26.5GHz | -65dBsm | \ |
| 26.5～40GHz |
最小可測RCS（精度±1dB）：
| 饋源頻段劃分 | 單通道模式 | 多通道模式 |
| 0.3～0.8GHz | -40dBsm | -40dBsm |
| 0.8～2GHz | -50dBsm | -50dBsm |
| 2～6GHz | ||
| 6～12GHz | -40dBsm | |
| 12～18GHz | ||
| 18～26.5GHz | -40dBsm | \ |
| 26.5～40GHz |
3、軟件功能
設備控制
| 儀表系統控制 | 遠程、本地設置測試系統工作參數，啟動系統完成測試，采集并存儲測試數據。 |
| 饋源支架控制 | 通過網絡接口或串口對饋源支架上的饋源安裝平臺進行遠程控制，使饋源按照測試需求進行配合運動；控制饋源支架進行旋轉或平移運動。 |
| 轉臺（低散射金屬支架轉頂）控制 | 通過網絡接口或串口對轉臺（低散射金屬支架轉頂）進行遠程控制，可以設置旋轉方向、旋轉速度、旋轉角度、步進角度等參數，控制轉臺（低散射金屬支架轉頂）按照測試需求進行配合運動。 |
| 其他設備 | 射頻儀器、控制儀器等一切需要遠程控制的設備。 |
數據采集及自動化測試
- 一鍵啟動測試，自動控制轉臺、矢網、射頻儀器等協同工作；
- 多種測試方式：轉角點頻測試、定角掃頻測試、轉角掃頻測試等；
- 采集回波曲線實時顯示功能；
- 時域/頻域轉換功能。
數據處理
| 目標散射特性數據處理 | RCS處理、一維成像、二維成像、材料反射率測試處理。 |
| 數據展示及輸出 | 繪制一維（采樣曲線、時域一維像）、二維像，并支持打印輸出。 |
| 其他數據處理功能 | 對數據（曲線）進行平滑、截取、平移、求平均值、對消、拼接合成、概率統計分析等處理功能；具備二維像摳像、取像及反演，二維像疊像、替換及反演功能；支持批量平均、定標體RCS計算、word報告生成等。 |
其他
| 擴展功能接口 | 提供標準數據接口，更多的測試、數據處理、分析功能可以通過動態鏈接庫的方式，作為功能插件嵌入到軟件平臺中。按照軟件給出的標準數據接口，使用者可以根據自己的需求編寫各種新的處理腳本并嵌入原軟件平臺。 |
這套多通道RCS測試系統，不僅解決了全頻段同時測試的難題，更通過智能化軟件實現了“一鍵式”高效測量，成為現代隱身測試、目標特性研究的利器!
隱身戰力，豈能裸奔？
“戰機/艦艇的‘隱身外衣’是否完好？一測便知！”
3分鐘快測——無需返廠,戰場級檢測 雙模診斷——雷達反射+紅外隱身，數據精準呈現 現役同款——已守護多型尖端裝備
便攜式垂直反射率檢測儀
用于對已涂覆到武器裝備表面的雷達吸波涂層的性能進行現場快速檢測和診斷，為雷達吸波涂層的維護/修復提供參考數據。已應用于多種型號隱身飛機、艦船表面雷達隱身材料的保障測試。
應用場景
- 武器裝備表面雷達吸波涂層性能（垂直反射率）的現場快速檢測；
- 對武器裝備表面雷達吸波涂層性能進行長期跟蹤比對測量，跟蹤其性能隨時間及環境的變化狀況，為裝備表面吸波涂料維護提供參考數據。
產品特性
- 創新的小型化設計，便于進行外場測試；
- 便攜式設計，自帶鋰電池供電系統，適用于各種場合的現場測量；
- 配套上位機軟件具備數據管理、分析、統計等多種功能，界面友好，設備操作簡單，使用方便。
| 指標 |
| 測量頻段：S、C、X、Ku頻段（可擴展到Ka頻段） |
| 頻率精度：1X10-5 |
| 反射率測量范圍：0~-15dB |
| 可測材料厚度：0~2mm |
| 反射率測量重復性：≤0.2dB |
| 單次測量速度:≤5s |
| 重量:≤2.0kg |
便攜式紅外發射率檢測儀
用于武器裝備表面紅外隱身涂層性能的現場快速檢測和診斷，為涂層的維護提供參考數據。已應用于多種型號隱身飛機、船舶表面隱身材料的測試。
應用場景
- 用于武器裝備表面紅外隱身涂層性能（紅外發射率）的現場快速檢測；
- 對武器裝備表面紅外隱身涂層的性能進行長期跟蹤比對測量，跟蹤其性能隨時間及環境的變化狀況，為裝備表面涂料維護和更換提供參考數據。
產品特性
- 便攜式手持設計，對測試材料無損測量；
- 改進積分球反射測量方法，優化設計積分球結構；
- 高效電調制紅外輻射源，無機械運動機構，測量穩定性高；
- 磁吸式標準樣結構設計，無需手持標準樣，人為干擾??；
- 波長范圍可定制滿足諸多領域的發射率測量要求。
| 指標 |
| 測量參數:法向發射率 |
| 測量方式:積分球反射法 |
| 波段范圍:3-5μm、8-14μm（可定制） |
| 測量精度:±1% |
| 測量時間:≤5s |
| 供電方式:電池供電、工作時間≥3小時 |
| 預熱時間：≤120s |
總結
“隱身涂層的‘健康’狀況，一測便知！”
無論是戰機、艦船還是其他高價值裝備，雷達吸波涂層和紅外隱身涂層的性能直接決定戰場生存能力。而如今，只需一臺便攜式檢測儀，就能快速、精準診斷涂層狀態，為維護和修復提供關鍵數據！
現場快測——無需復雜設備，隨時隨地檢測
精準診斷——反射率、發射率一目了然
實戰驗證——已應用于多型現役隱身裝備
目標輻射特性與散射特性互為補充，因此通常目標的雷達隱身性能越好，其目標輻射特性也越強。
本目標輻射特性測試系統包含地基、空基及無人機等多種載平臺，可實現Ka 、W等多頻段、V/H雙極化輻射特性的高精度探測及快速成像，可用于隱身目標探測、目標輻射特性評估、森林防火、低可見度環境下的飛機起降導航等應用領域。
一、Ka、W波段雙頻、雙極化輻射特性測試系統
功能
- 目標輻射特性精確測量
| 指標 |
| 工作頻率：Ka、W波段 |
| 極化方式：V、H雙極化，實時內定標 |
| 測量精度：優于1.8K |
| 視場范圍：±8° |
| 空間分辨率：0.1°@W波段，0.2°@Ka波段 |
| 成像速度：5min/幀 |
展示
- 產品形態及技術指標可根據需求定制
二、低可見度環境下的直升機盲降系統
功能
- 在沙塵、煙、霧等低可見度情況下，對直升機下降環境進行快速輻射成像，指導直升機準確降落。
| 指標 |
| 工作頻率：Ka波段 |
| 視場范圍：±15° |
| 分辨率：1° |
| 成像速度：10/幀 |
展示
- 產品形態及技術指標可根據需求定制
三、無人機載輻射計測試系統
功能
- 農業水分及生產態勢監測
- 林業防火監測
- 海水鹽度及海面冰雪覆蓋探測
- 大氣探測等
| 指標 |
| 工作頻率：L、Ka、W、D波段 |
| 極化方式：V、H雙極化，實時內定標 |
| 測量精度：優于1.8K |
| 視場范圍：±15° |
| 空間分辨率：1.5°@D波段2.6°@W波段 6.5°@Ka波段27°@L波段 |
展示
- 產品形態及技術指標可根據需求定制
四、總結
目標輻射特性測試系統作為一項前沿探測技術，以其多平臺、多頻段、高精度、快速成像的突出優勢，正在重新定義現代探測與監測的邊界。無論是軍事領域的隱身目標識別，還是民用領域的森林防火、盲降導航，它都展現出強大的應用潛力。
未來，隨著技術的不斷升級與應用場景的拓展，這一系統將進一步提升戰場感知、環境監測、應急救援等關鍵領域的能力，為國家安全與民生保障提供更智能、更可靠的“全天候火眼金睛”。
科技賦能，洞察無形！?

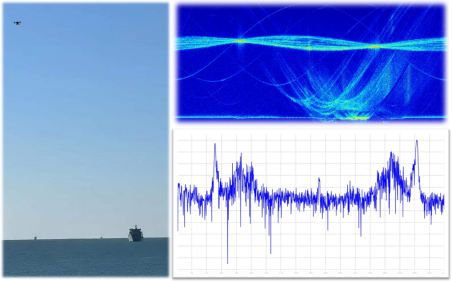

簡介：以中小型無人機或直升機為平臺的超寬帶、高效率空對地（海）測試解決方案，對地面或海面目標在不同俯視角下的散射特性進行測量，可獲得目標周向RCS和高分辨散射熱點分布。
應用場景：快速獲得裝備在空中探測威脅照射下的雷達隱身性能以及散射源分布，為技術人員評估裝備隱身性能、明確隱身重點部位、改進隱身設計措施、確認隱身設計效果提供數據支持，提高設計迭代效率，保障重要裝備研制進度。
| 指標 |
| 工作頻率：4GHz～18GHz全頻段覆蓋 |
| 極化方式：HH、VV |
| 測試距離：50m～2000m |
| 動態范圍：≥60dB |
| 分辨率：優于0.3m（實測條件下） |
| 飛行高度：10m～1000m（水上作業時最低高度為20m） |
| 瞬時帶寬：可配置，最大1000MHz |
| 工作時間：每航次連續測試時間≥30min |
| 測試能力：可測目標尺寸≥100m@距離400m |
| 工作環境：-10°C～+50℃，風力≤6級 |
| 主機重量：≤1.5kg（不含天線、大功率功放） |
| 安全防護：可選配降落傘、浮筒 |
二、輕量化無人機載SAR成像系統

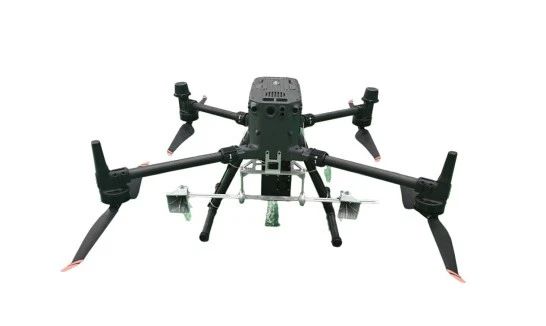

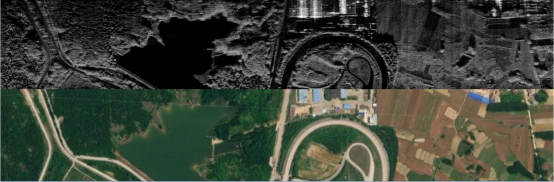

簡介：以微小型多旋翼無人機為平臺的寬帶低成本快速成像系統，支持條帶SAR和圓軌跡SAR兩種測試模式，可以快速對局部區域進行重復性SAR成像，對區域內目標變化情況進行快速成像對比。
應用場景：現場快速獲取戰地裝備偽裝效果，技術人員可根據雷達圖像確定需重點調整的部位，采取針對性的改進措施，并及時復測確認措施的有效性。
| 指標 |
| 工作頻率：8GHz～12GHz全頻段覆蓋12GHz～18GHz全頻段覆蓋 |
| 瞬時帶寬：可調整，最大800MHZ |
| 分辨率：優于0.3m（實測條件下） |
| 成像模式：條帶SAR、圓軌跡SAR |
| 測試距離：≥300m |
| 極化方式：HH、VV |
| 主機重量：≤1kg（不含天線） |
| 安全防護：可選配降落傘 |
| 適配性：可適配大疆M350RTK型無人機或其他小型無人機 |
?功能
目標散射特性測試

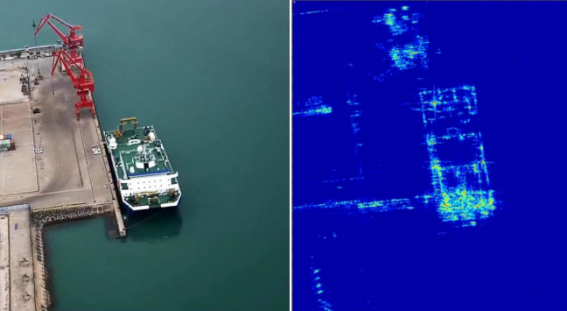

獲取不同俯視角、方位角下的目標RCS特性及高分辨率二維散射源分布圖像。
偽裝測試
戰場雷達特性偽裝效果測試評估，真、假目標雷達特性測試，偽裝效果測試，電磁屏蔽效果測試，戰場環境雷達成像。
?配置
■掛載平臺 ■主控計算機
□中小型固定翼無人機
□中小型多旋翼無人機
□直升機
■雷達主機 ■通信模塊
■測試控制與數據分析軟件
□吊艙 □光電模塊
□云臺 □定位模塊
注：■基本配置 □可選配置
三、總結
無人機散射測試評估系統，采用高機動性、低成本空中平臺下視目標隱身性能的測試解決方案。該系統用于對艦船、坦克、戰車、戰場偽裝等地面和海面目標在大俯角狀態下的雷達隱身性能進行測試、診斷和評估。
測威科技，致力于讓新裝備、新科技更好地服務于國防事業。
]]>測威科技目標散射特性處理應用軟件中的【黑科技】

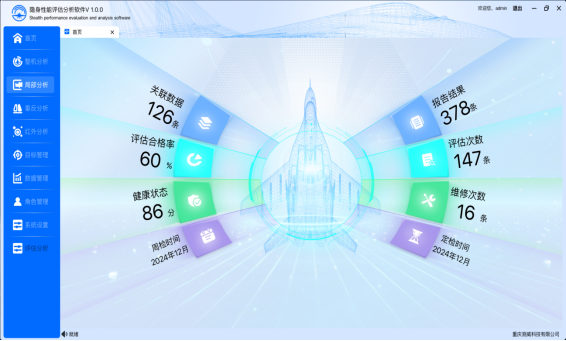

智能評估分析軟件智能評估分析軟件
實現評估散射缺陷對隱身性能的影響，具備散射缺陷識別與定位，評估維修前和維修后整體或局部低散性能，對目標表面材料、關鍵核心區域隱身測量數據進行集成分析處理，將測試結果采用分級（表面材料、局部區域，整機等）比對評估準則在關鍵維度（頻率、角度、極化、空間區域等）上與裝備隱身特性基準數據進行比對統計分析，綜合運用散射熱點診斷分析、圖像匹配溯源分析、RCS重構參數統計分析等評估比對方法，依據評估結果給出綜合結論，為先進武器裝備研究開展科學有效的隱身設計和分析評估。目前在復雜的測試環境中，各種干擾和噪聲可能會對目標電磁圖像的變化精確辨識帶來嚴重影響。為了提高辨識精度，我們采用深度學習技術對二維圖像進行比對。基于深度學習的卷積神經網絡（CNN）方法聯合散射特征點和圖像特征點的自適應配準算法，實現深度學習的判別評估，這一方法不僅提高了辨識的精度和魯棒性，還增強了系統在處理復雜場景時的可靠性。
產品特點國產化平臺，減少對外部技術的依賴，確保了技術的自主可控性；采用SIFT等特征點配準算法，實現測試數據之間的空域?qū)R；基于深度小波卷積神經網絡，實現噪聲背景下的散射特性智能變化檢測；自動標注和顯示隱身前后主要散射中心的變化和差異；軟件系統架構1.評估模塊化、降低依賴關系；2.自主搭建流程、耦合性高；3.組件式架構、重用性高。數據機構（國產化）1.自主可控、安全性高；2.易于擴展和迭代；3.支持多種數據格式。
技術支持
公司提供專業的微波測量技術咨詢、技術支持、測試技能培訓、軟件測量與處理培訓，以及散射特性測試原理培訓服務。涵蓋車載雷達測量系統、岸基雷達測量系統、無人機雷達測量系統以及緊縮場等室內雷達測量系統。
]]>來了解一下
測威科技目標散射特性處理應用軟件中的【黑科技】
通用數據處理軟件
軟件兼容多種電磁散射特性數據格式，目前已應用于航天科技、航天科工、航空工業、中國航發、中國船舶、中國兵裝、中國電科等集團下屬多家單位，以及陸、海、空等軍種所屬多家研究機構和部隊的多個平臺。
通用數據處理軟件對不同環境和維度的目標特性測量數據進行處理，獲取目標高分辨散射熱點二維、三維成像分布和目標雷達散射截面（RCS），近遠場變換，個性化批量校準、均值統計、定制生成報告、二維像重構反演等處理、散射源分選與RCS提取、生成報告、處理工具、吸波材料反射率處理，材料透波率處理功能，后期數據處理的數據輸出格式滿足GJB3830A的相關規定，數據庫支持?jǐn)?shù)據備份、還原功能。支持多種格式圖表繪制；數據庫采用分布式存儲，軟件采用多層接口實現模塊分離的設計思想，低耦合設計，使程序模塊的可重用性、移植性增強，很好地適應未來數據處理流程帶來的變化。
產品特點
目標高分辨散射熱點成像分布，批量處理；
二維像多角度成像，疊圖、疊輪廓、生成動畫等；
支持二維像對比，圖像同步操作，差異識別；
目標雷達散射截面（RCS）處理和提取，支持?jǐn)?shù)據校準、概率分布統計、多曲線對比等；
支持近遠場變換，（摳像、取像等）重構反演處理；
數據批量校準、表格統計、定制生成報告；
支持多種格式圖表繪制、個性化功能定制，提供標準數據處理分析接口；
數據處理采用CUDA計算架構，可并行處理高密集數據，提高處理效率；
采用開源型數據庫存儲，具備高移植性，支持?jǐn)?shù)據備份、還原，保證數據安全；
軟件具備數據統一管理功能，支持排序、模糊搜索、精確搜索等功能。
來了解一下
測威科技目標散射特性處理應用軟件中的【黑科技】
?
專用測量控制軟件
一、軟件介紹
專用測量控制軟件是基于智能儀表和計算機的測控系統，主要分支包括微波暗室緊縮場測量、整機移動測量、局部近場測量、無人機載測量、方向圖測試的軟件平臺，對室內外大小型、靜態或慢速運動的復雜目標進行多維度散射特性測量，實現系統對智能儀表通信控制、測量采集、數據存儲、結果分析等，為測試員提供精確快速的測量應用和便捷穩定的人機交互界面，軟件具有簡潔、友好的人機界面。人機界面操作簡單、舒適，切換流暢，響應快速、準確，語義一致。
專用測量控制軟件的各個子系統可以全部運行在同一臺計算機上（單機運行）；也可以采用網絡布局，運行于局域網連接的多臺計算機（或某幾個子系統功能模塊運行于一臺計算機，其他的任意配置），配置方式靈活，可以適應于大、中、小各類型試驗室的監控、測試、處理、分析、數據存儲、數據管理結構需求，支持提供功能定制化開發升級服務。
二、測量軟件說明
（1）通用測量模塊
產品特點：
軟件功能架構設計：專用測量軟件可根據用戶需要適配各種測量場景，靈活拆解每個設備模塊，可自主搭建測量流程，體現了低耦合高內聚的架構設計，各層之間有效地實現了各層之間的松耦合，增加了系統的復用性。為了方便地進行設備的變更和新設備的定義，在系統設計中采用組件式開發，注入式模塊思想，很好地適應了未來在設備定義處的變化。
友好的用戶界面與操作體驗：界面功能窗口支持移動、漂浮功能。在總體框架設計上，各個測量系統采用了經典MVVM體系架構。
高效的數據采集與分析能力：軟件主要功能模塊包含有：儀器儀表管理模塊、設備自檢模塊、自動化控制測量模塊、數據展示模塊，實時顯示頻譜曲線、實時二維像、實時存儲。
適配平臺：Win XP、Win7及以上系統
（2）多通道測量模塊主要為 RCS 測量提供快速、高效、精準測量，解決多個不同頻段同時測量的問題，從而提升測量效率，實現了多個不同頻段同時測量及控制，比單通道測量效率提升了多倍。多通道測量采用流程控制實現自動化測量，用戶操作簡單便捷。顯控界面友好，可實時顯示多個通道的一維像、二維像、各設備運行狀態及測量進度條。多通道采用同時控制多個矢網板卡、多個脈沖測量單元、多個射頻收發單元、多個極化和 RTC、轉臺、轉頂協同工作實現。
產品特點
高效的數據采集與分析：該測量軟件在數據采集與分析力、多功能性與靈活性、測量效率、用戶界面與操作體驗、有高性能的數據采集模塊，能夠同時處理多個通道的測量數據、實時觀測設備與目標狀態。這些優勢使得軟件能夠更高效地處理復雜的測量任務，提供更準確的測量結果，并滿足用戶在不同應用場景下的需求。
多功能性與靈活性：系統對多個通道硬件環境進行實時監控，采集模式包括單次掃頻采集，點頻轉角采集，連續旋轉掃頻采集等多種采集流程。
友好的用戶界面：該子系統對所述采集流程在軟件上給予固化，具備向?qū)Чδ?，對每一步所要進行的操作進行明確。軟件具備自動測試向?qū)_本導入功能，在產生新的測試需求時，可以由操作者自行編輯測試向?qū)_本，用于引入新的自動化測試需求。結合可視化模塊并可實現整個數據實時存儲，確保數據處理的高效運行，同時確保數據的安全性。
操作體驗和使用設計：直觀的用戶界面設計，使得用戶能夠輕松上手并快速掌握軟件的使用方法。豐富的圖形顯示和注釋功能，幫助用戶更好地理解測量結果和信號特性。
強大的擴展性與兼容性：軟件支持二次開發和多種編程語言的調用，如C#、C++、Python等，使得用戶能夠根據自己的需求進行定制和優化。分散式設計使得系統更加靈活，易于部署和維護。
兼容國產化平臺：
各個測量軟件符合國產化兼容模式，減少了對外部技術的依賴，確保了技術的自主可控性。能夠根據用戶的具體需求進行定制開發，滿足特定的測量和分析要求。適配windows系統和國產銀河麒麟V10桌面操作系統，其他系統平臺包括符合ARM架構的linux系統。
]]>
